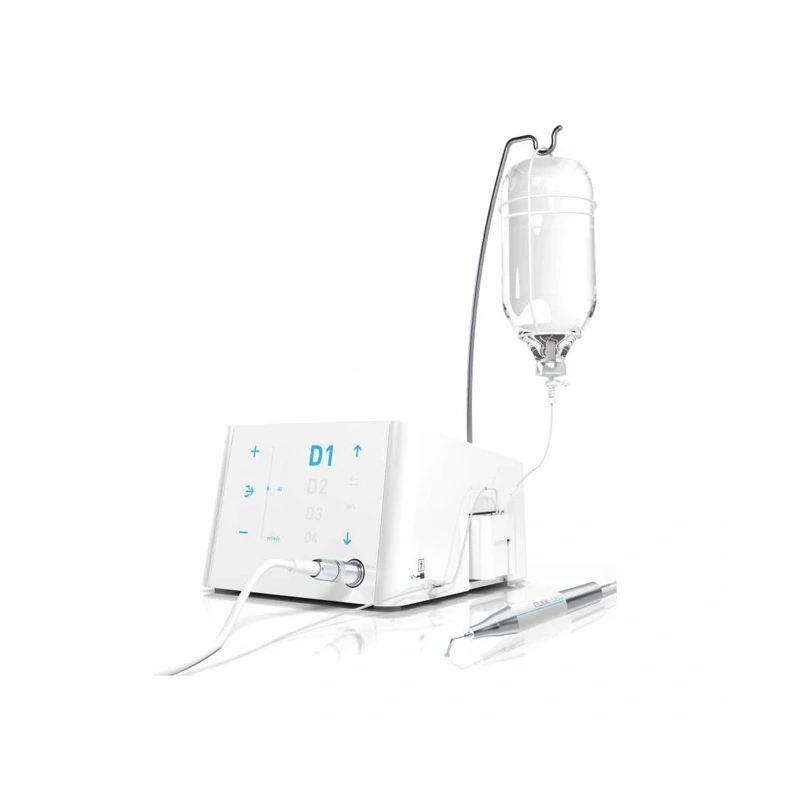

Piezotome CUBE - ультразвуковой многофункциональный аппарат для костной хирургии, со светом | Satelec Acteon Group (Франция)

Описание Piezotome CUBE - ультразвуковой многофункциональный аппарат для костной хирургии, со светом | Satelec Acteon Group (Франция)

Непревзойденная эффективность Piezotome® CUBE в сочетании с клиническим опытом практикующего врача открывает путь для точного, быстрого, атравматичного и более предсказуемого лечения. Piezotome® CUBE позволяет достичь выдающихся результатов, обеспечивая быстрое заживление, значительно снижая боль и отек.

Для Вашего удобства при работе рекомендуем использовать передвижной инструментальный столик.

Преимущества

Управление мощностью

Запатентованная компанией ACTEON Group технология NEWTRON контролирует частоту и амплитуду колебаний насадки. Пьезохирургический аппарат нового поколения PIEZOTOME CUBE оснащен самым мощным ультразвуковым генератором NEWTRON из всех подобных систем, представленных на мировом рынке, обеспечивая качественное и эффективное лечение.

Частота

Резонансная рабочая частота колебаний уникальна для каждой насадки и определяется ее массой и длиной. Piezotome CUBE подстраивает частоту колебаний в диапазоне от 28 000 до 36 000 Гц (колебаний в секунду). Эффективная компенсация потери мощности во время работы обеспечивает постоянную кавитацию, которая значительно снижает травматичность и сокращает постоперационный период восстановления.

Модуляция

Piezotome Modulation – уникальное техническое решение, которое чередует кратковременные интервалы с высокой и низкой амплитудой колебаний, обеспечивая избирательную режущую активность насадки. Использование Piezotome CUBE ускоряет процесс заживления, повышает результативность и прогнозируемость лечения.

Светодиодная круговая подсветка

Интенсивная светодиодная круговая подсветка с фокусирующим световодом обеспечивает освещенность операционного поля в 100 000 люкс, что гарантирует максимальный контроль и эффективность процедуры.

Сохранение ткани

Отличительной чертой Piezotome CUBE является прекрасный контроль частотной модуляции для сохранения и лучшего восстановления мягких тканей. Линейная вибрация и тонкость наконечника обеспечивают точный и гладкий срез, приводящий к минимальной потере костной массы.

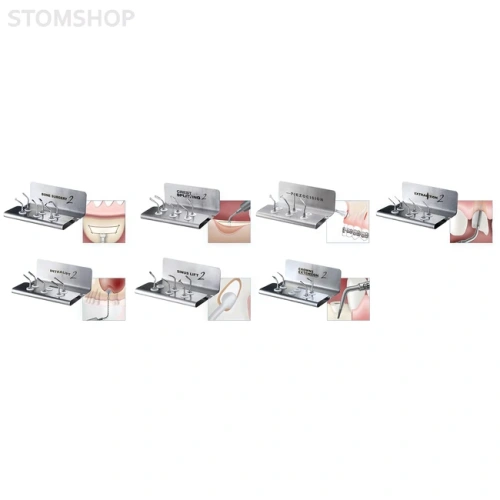

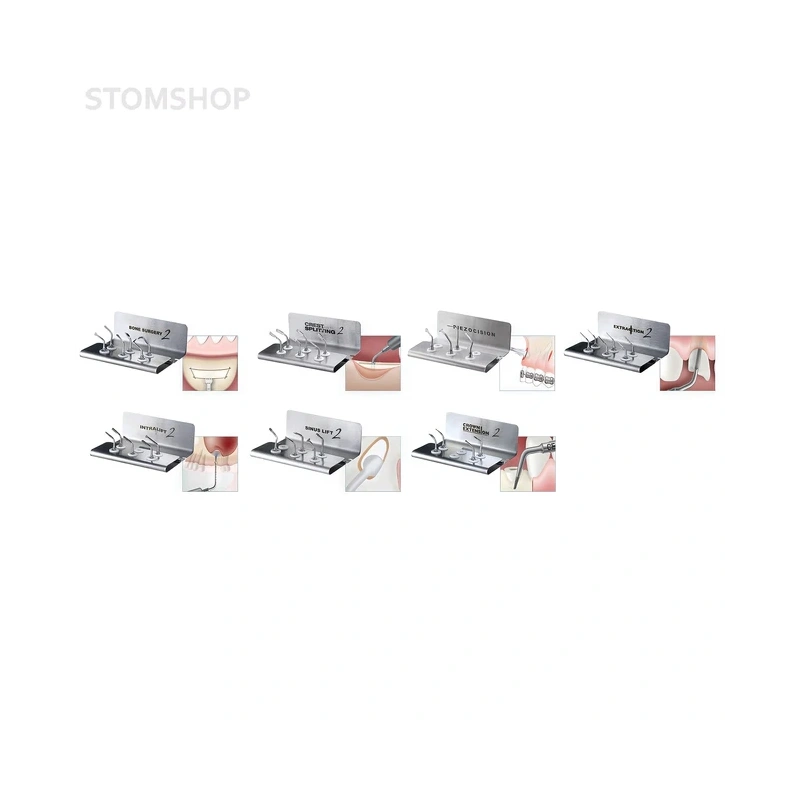

Насадки и комплекты по операционному назначению

Универсальность Piezotome CUBE подтверждается наличием 49 насадок для выполнения всего спектра операционных вмешательств. Такое разнообразие позволяет врачу подобрать необходимую насадку для конкретных задач, не меняя рабочий инструмент.

Особенности

Piezotome CUBE

• Один их самых мощных пьезохирургических аппаратов в мире.
• Имеет уникальные технологии управления мощностью.

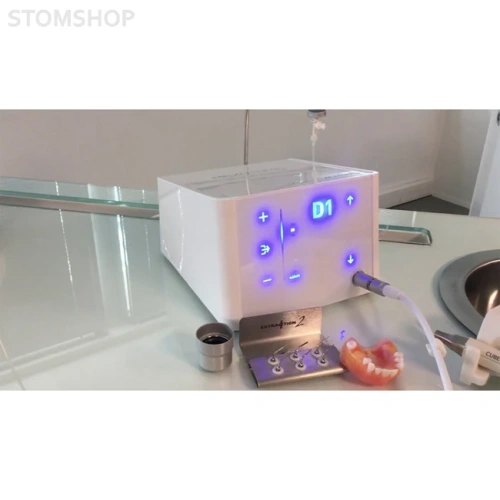

• Сенсорная стеклянная панель управления устойчива к загрязнению.
• Разборный, автоклавируемый наконечник из керамики и медицинской стали.
• Piezotome CUBE сокращает время проведения хирургического вмешательства, что оптимизирует работу клиники и позволяет увеличить количество пациентов.
• Обеспечивает эффект кавитации и прогнозируемость лечения: ирригация от 10 до 120 мл\мин с шагом в 10 мл\мин.
• Гарантирует качественное освещение операционного поля: светодиодная круговая подсветка яркостью в 100000 люкс, холодный свет 6000-7000 К.
• Является универсальным решением: большой ассортимент насадок доступных для заказа как по отдельности, так и комплектами по операционному назначению.

Качество лечения

• Атравматическое удаление, сохраняющее кость;
• Ускоренное ортодонтическое лечение (Piezocision);
• Точное удлинение короны;
• Предсказуемое заживление костной пластики;
• Безопасный боковой синус-лифт;
• Расщепление гребня, оставляя надкостницу без изменений;
• Ортодонтическое растяжение кости (OBS) – альтернатива удалению анкилозированного зуба или неправильной имплантации.

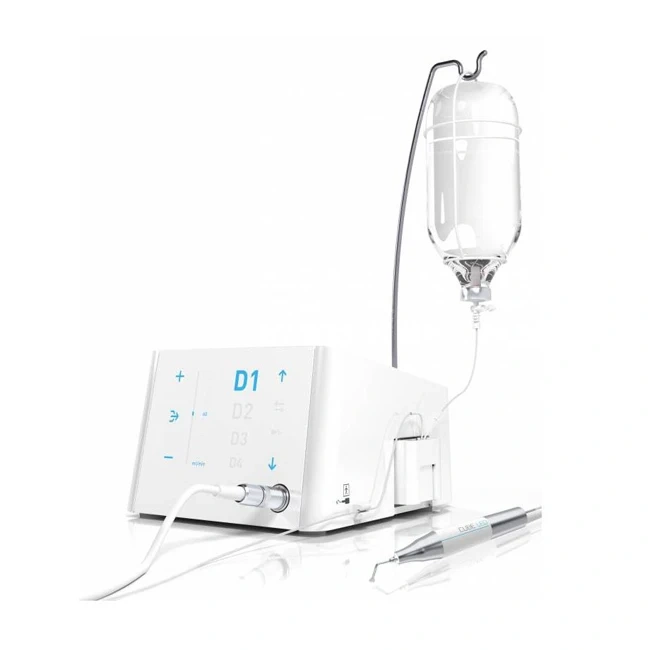

Ирригация

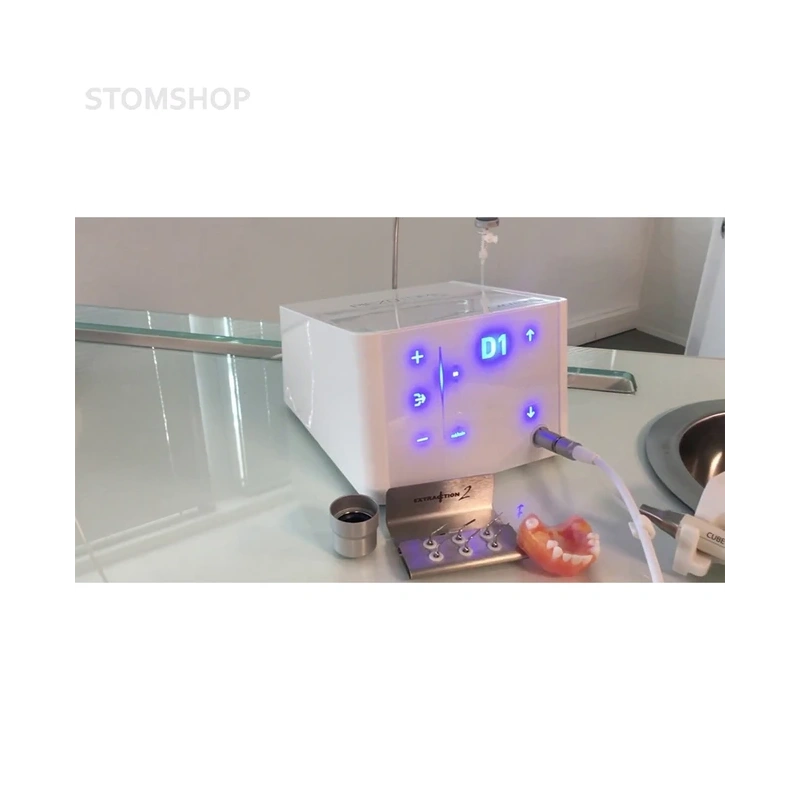

Кратковременный локальный нагрев костной ткани всего на 3-4 градуса неизбежно приведет к необратимым изменениям в ее структуре и существенно снизит вероятность положительного результата всего оперативного вмешательства. Высокопроизводительная перистальтическая помпа обеспечивает подачу ирригационного раствора в самом широком диапазоне объема среди пьезохирургических систем на мировом рынке. Сенсорные кнопки с подсветкой, расположенные на стеклянной панели прибора, предназначены для управления скоростью потока в диапазоне от 10 до 120 мл\мин с шагом в 10 мл\мин, в то время как текущее значение отображается на вертикальной шкале.

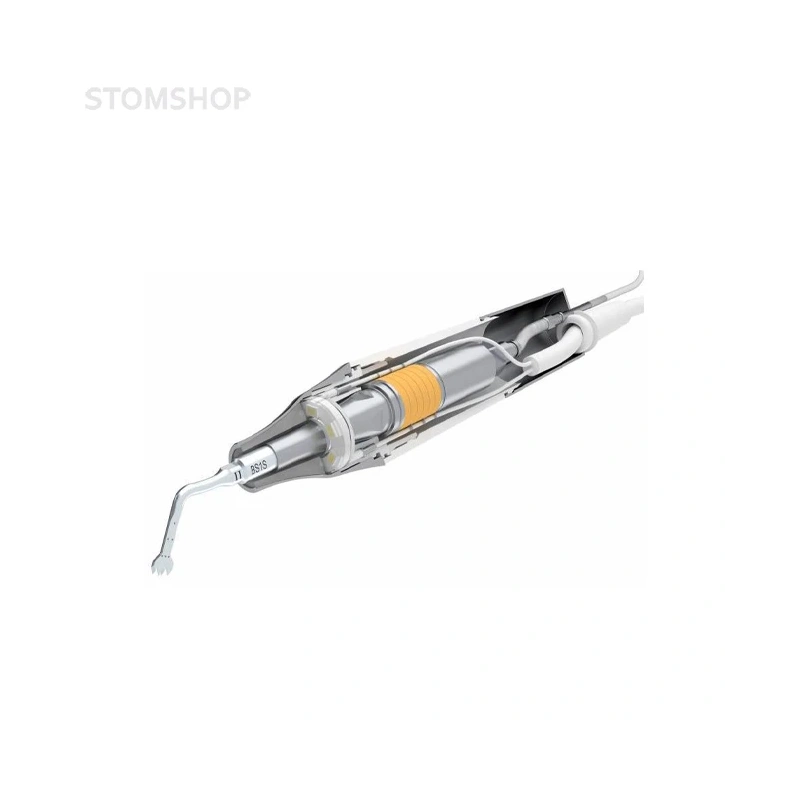

Ирригационная линия удерживается пластиковыми клипсами снаружи сигнального кабеля Piezotome CUBE и подключается к металлическому штуцеру наконечника. По внутреннему каналу центрального стержня наконечника поток ирригационной жидкости подается непосредственно в тело насадки и далее через отверстия – в рабочую зону, а также эффективно охлаждает пьезокерамические кольца, исключая нагрев корпуса наконечника и тем самым обеспечивая комфортную работу врача.

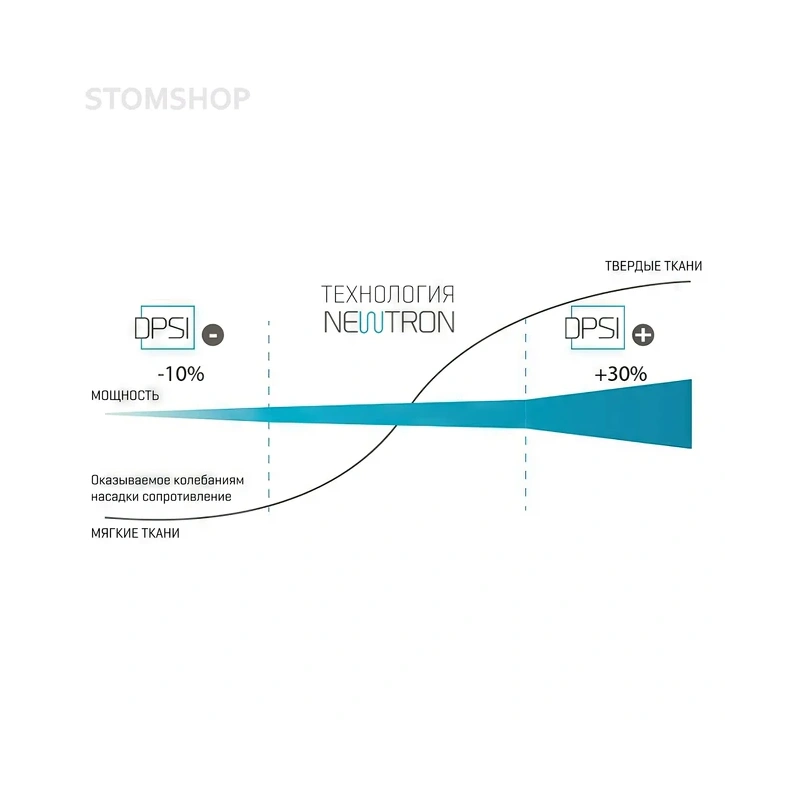

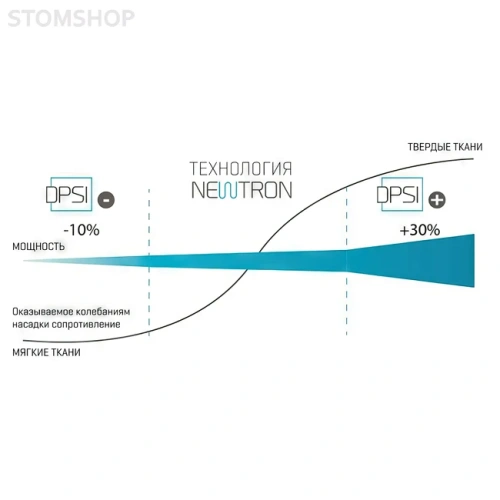

Технология Newtron и DPSI

Технология Newtron® обеспечивает автоматическую и непрерывную регулировку частоты, которая гарантирует необходимый уровень мощности независимо от нагрузки.

Эксклюзивная интеллектуальная помощь DPSI (Dynamic Power System Inside) непрерывно отслеживает параметры работы насадки и автоматически изменяет подаваемую на наконечник мощность. Применение технологии DPSI и усовершенствование проверенного временем решения NEWTRON позволило пьезохирургическим аппаратам Piezotome CUBE достичь непревзойденных результатов:

• Увеличение мощности до 30% при работе с твердыми тканями.
• Снижение мощности на 10% для обеспечения лучшей защиты мягких тканей.
• Высокую эффективность работы с твердыми тканями. Насадка не вязнет в твердых тканях и не останавливается в глубоких разрезах.
• Мгновенную подстройку мощности в соответствии с условиями работы.
• Кратковременное увеличение мощности при включении для уверенного и плавного начала работы.

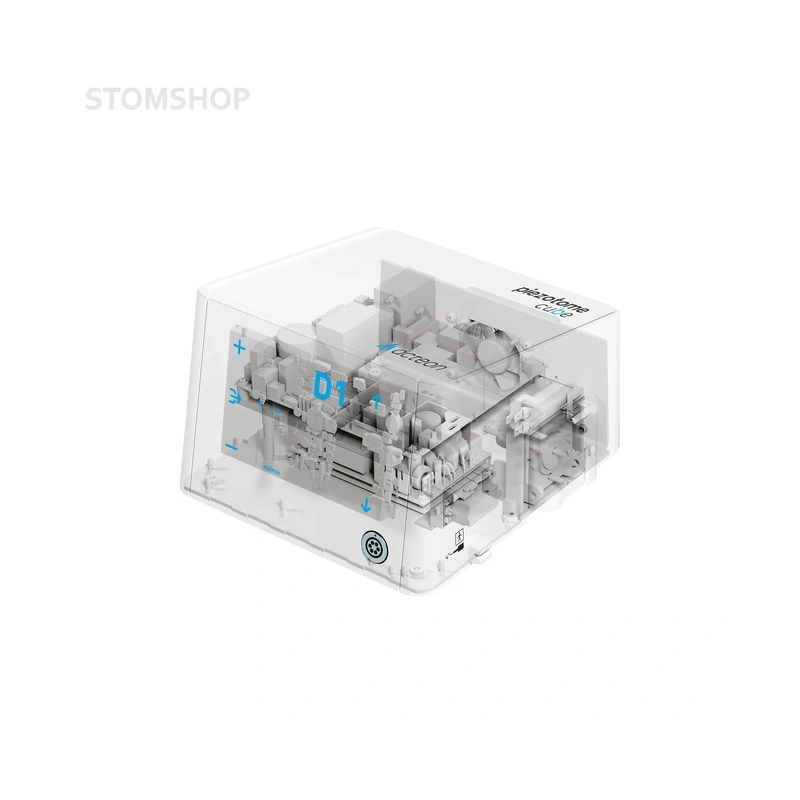

Отдельно стоит отметить, что контроль частоты, амплитуды и подаваемой мощности реализуется без участия программного обеспечения. Разработчики применили более стабильный и надежный механизм обратных связей на высокочастотных колебательных контурах. Точнейшая металлообработка и балансировка каждой насадки при производстве исключает нелинейные вибрации, перегрев и быстрый износ насадок и наконечника.

Безопасность

?

Увеличение объема кости

?

Комфорт

?

Меньше послеоперационной боли

?

Оптимальная видимость

?

Быстрое заживление и восстановление

?

Неограниченные клинические возможности.

Можно использовать все виды

хирургических насадок фирмы SATELEC®.

?

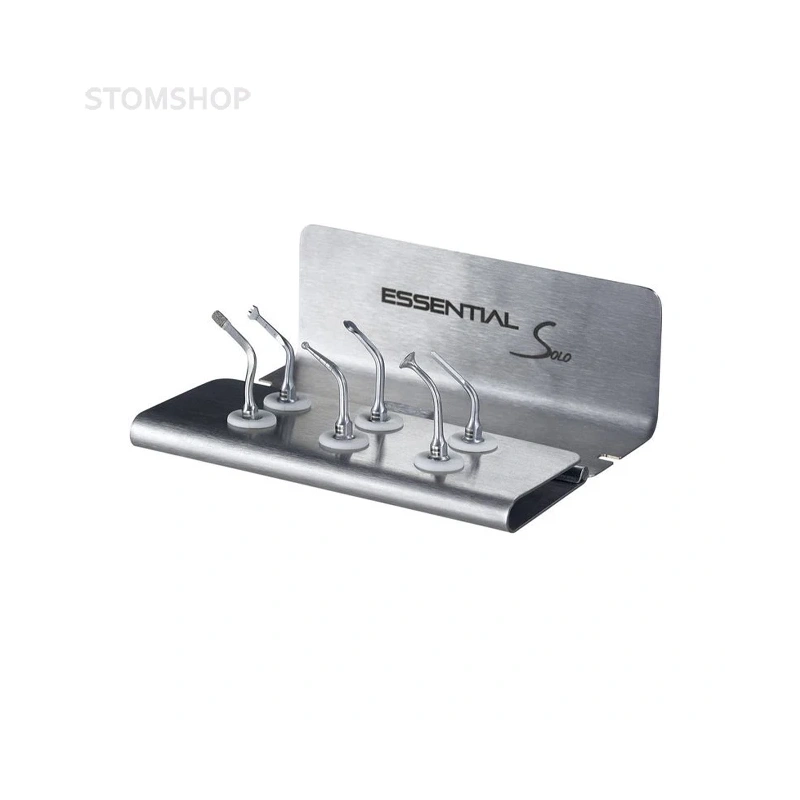

Набор «Essential» содержит 6 насадок, с помощью которых может быть выполнено до 5 хирургических вмешательств:

BS1 Slim F87525

Остеотомия

Пьезохирургия

(хирургическая ортодонтия)

BS4 F87504

Остеопластика

LC2 F87542

Экстракция

SL1 F87511

Синус-лифтинг

SL2 F87512

SL3 F87513

Технические характеристики:

Вес

3.7 кг

Вес педали

1 кг

Электропитание

100 В- 230В - 50/60 Гц

Класс оборудования

класс І, BF тип

Яркость подсветки

100000 Люкс

Цветовая температура подсветки

6000-7000 К

Мощность насоса

0-120 мл/мин

Потребляемая мощность

120 ВА

Приведенная мощность

60 Ватт

Частота ультразвука

мин 28 кГц

Ирригация

0 до 120 мл/мин

Длина кабеля наконечника

2000 мм

Размер педали

173?140?176 мм

Размеры устройства

160?251?271 мм

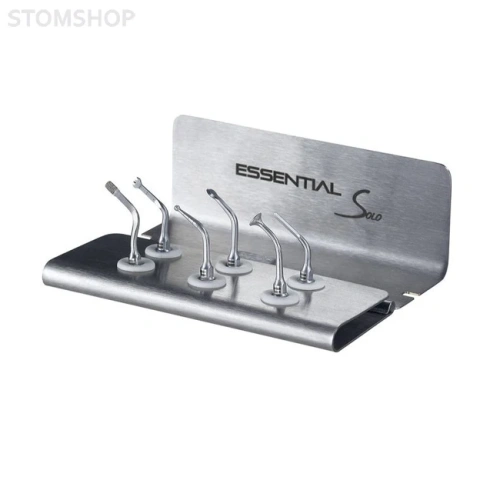

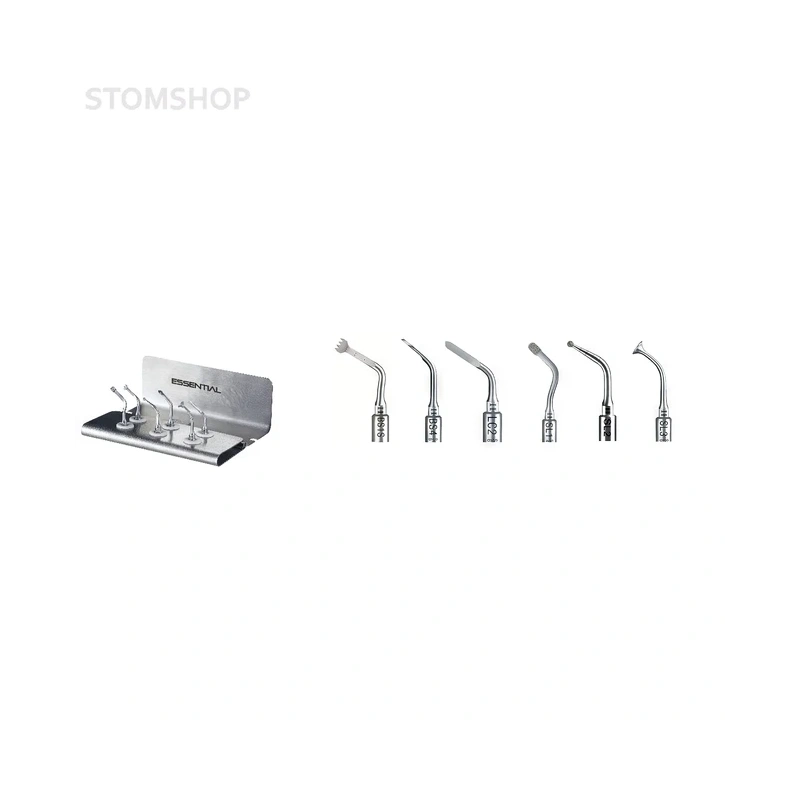

Базовый многофункциональный набор насадок ESSENTIAL

1. Ультраострая тонкая и прочная пила BS1 Slim II (F87525), оснащенная четырьмя специально заточенными зубчиками, предназначена для глубоких разрезов кортикальной кости во время предимплантационой подготовки и костной дистракции.
2. Особо тонкая насадка LC2 II (F87542) позволяет работать в узких участках между поверхностью корня и альвеолярной костью без риска повреждения кортикальной пластинки.
3. Круговой скальпель BS4 II (F87504), изогнутый на 130 градусов, используется для остеопластики и сбора костных опилок. Особо тонкая насадка позволяет работать в узких участках между поверхностью корня и альвеолярной костью без риска повреждения кортикальной пластинки.
4. Насадка с алмазным покрытием SL1 II (F87511) предназначена для формирования костного окна и сглаживания острых углов. Используется для формирования костных разрезов (работает менее агрессивно по сравнению с пилами).
5. Шаровидная насадка с алмазным напылением SL2 II (F87512) необходима для сглаживания стенок костного окна и точной остеопластики.
6. Нережущая насадка с плоским концом SL3 II (F87513) подходит для отслоения слизистой оболочки верхнечелюстной пазухи в области краев костного окна.

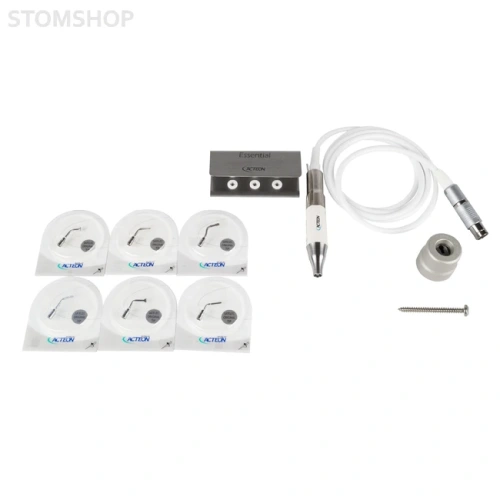

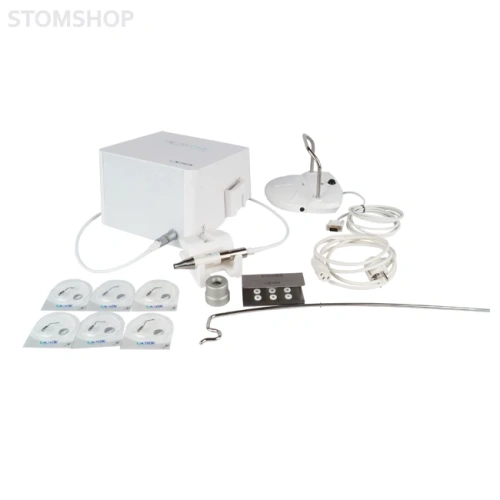

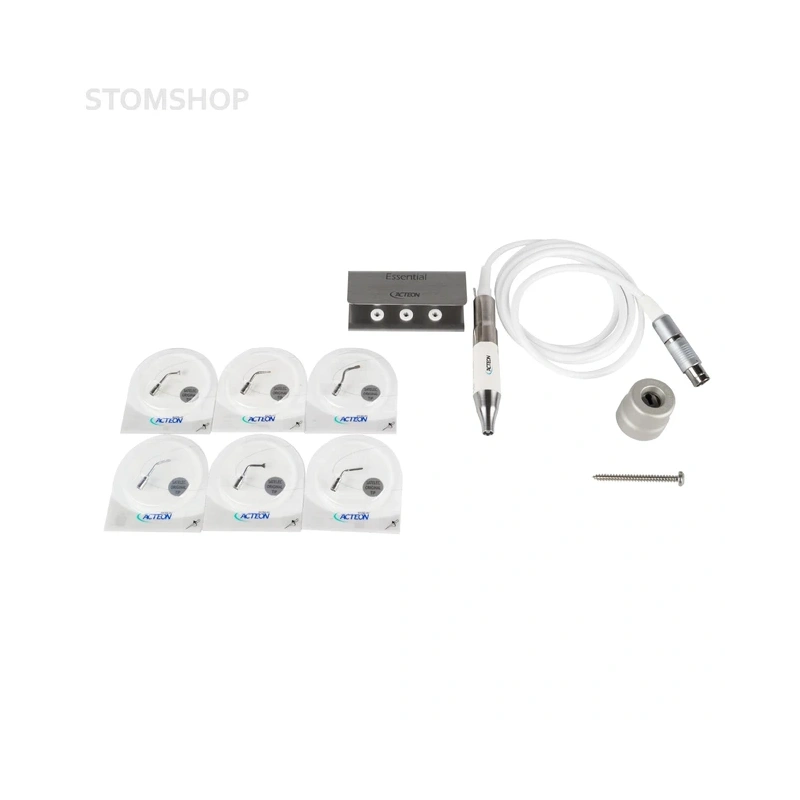

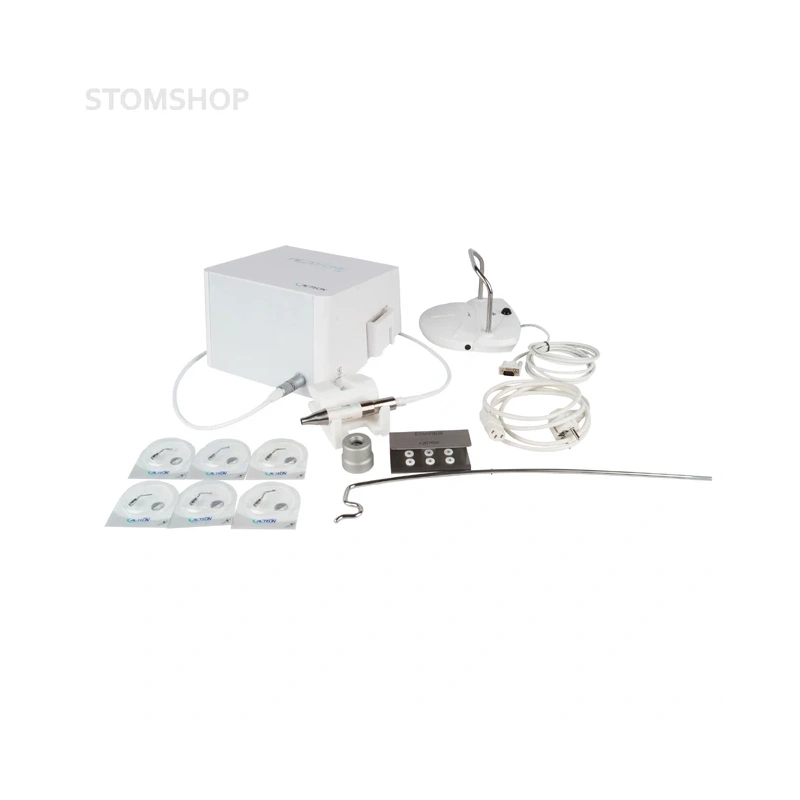

Комплектация:

1. Блок управления
2. Многофункциональная педаль (арт. F50109)
3. Наконечник с подсветкой Piezotome® CUBE LED (арт. F12816)
4. Набор насадок Essential II (BS1 II, BS4 II, LC2 II, SL1 II, SL2 II и SL3 II)
5. Ключ для смены насадок (арт. F50150)
6. Кронштейн для ёмкости с ирригационным раствором (арт. F50129)
7. Держатель для наконечника (арт. F50133)
8. 5 клипс для крепления ирригационной линии (арт. E57353)

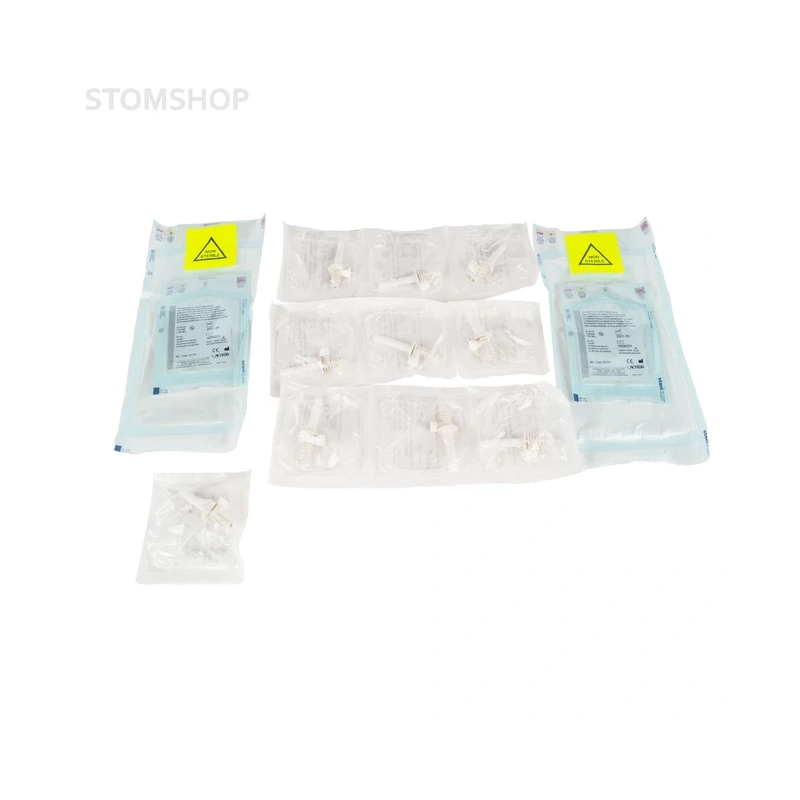

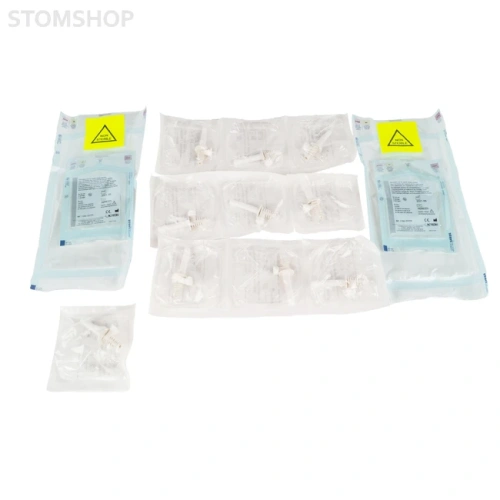

9. 2 автоклавируемые стерильные линии (арт. F57374)
10. 15 инфузионных перфораторов для одноразового применения (арт. F57372)
11. Бокс для стерилизации и другие аксессуары

 Инструкция к Piezotome CUBE на русском языке (скачать)
