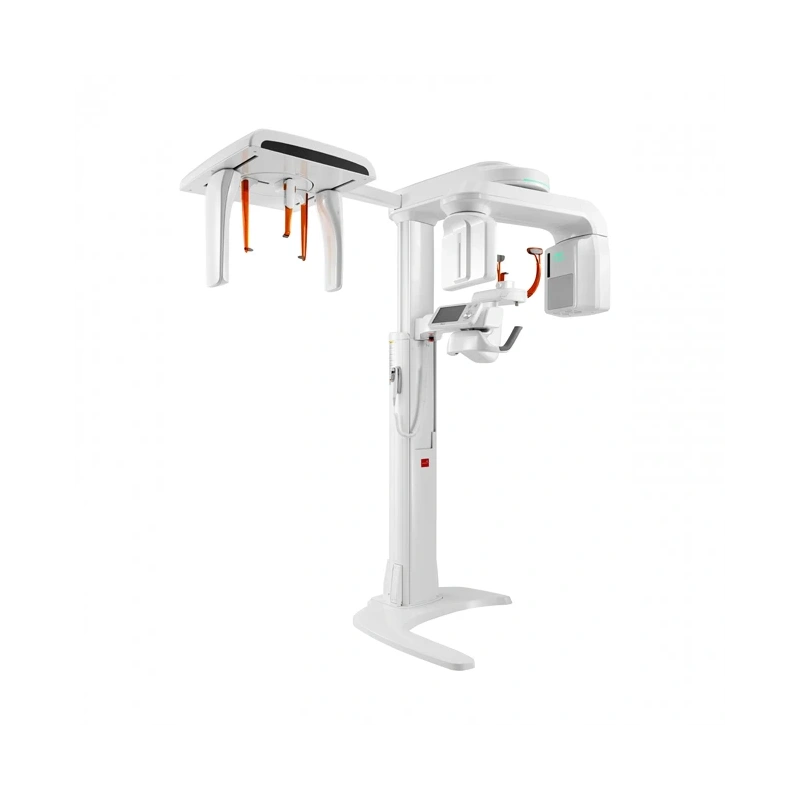

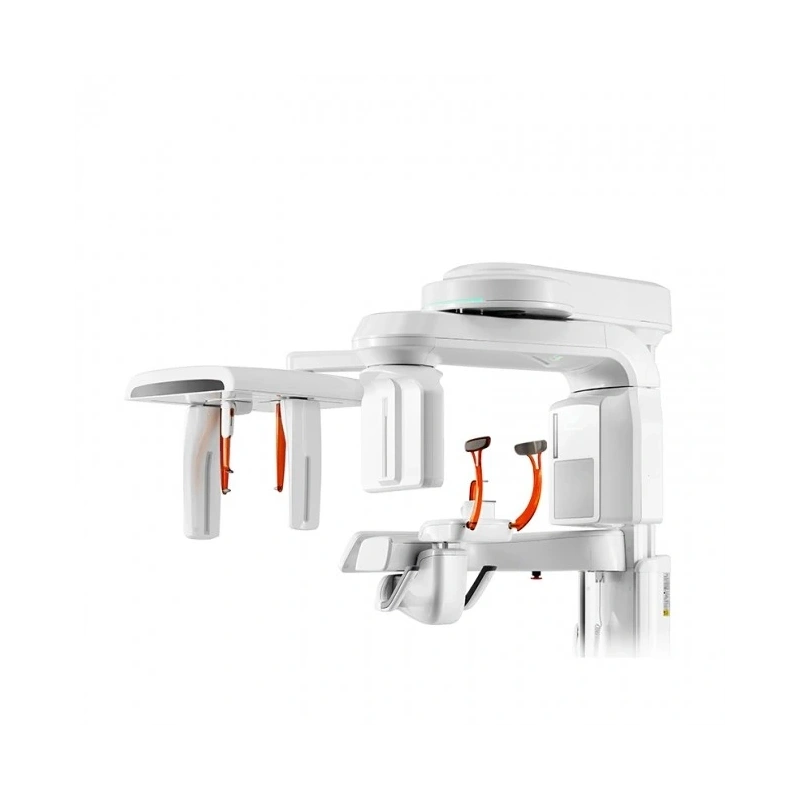

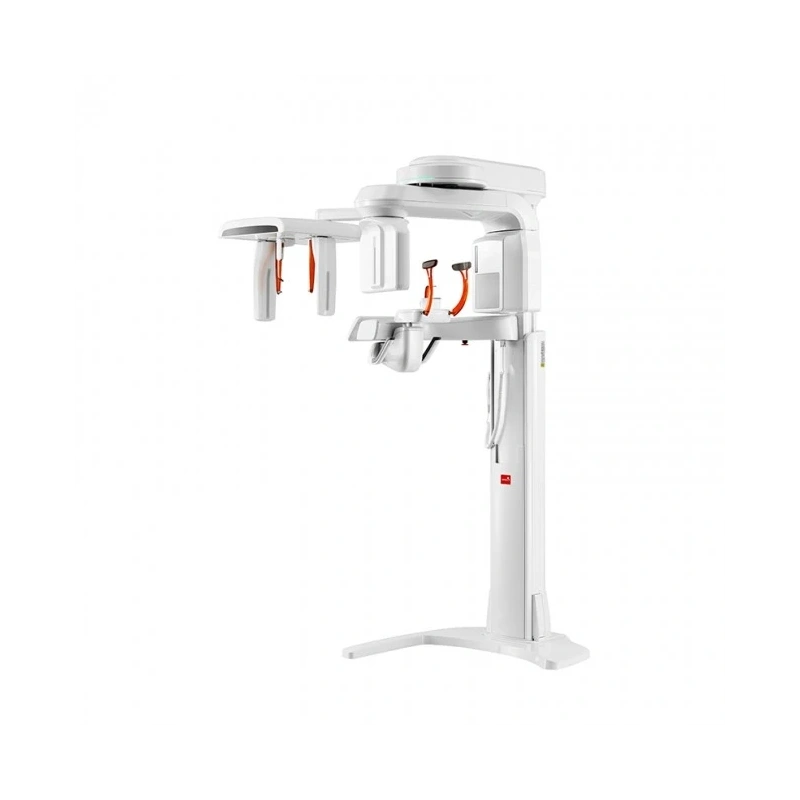

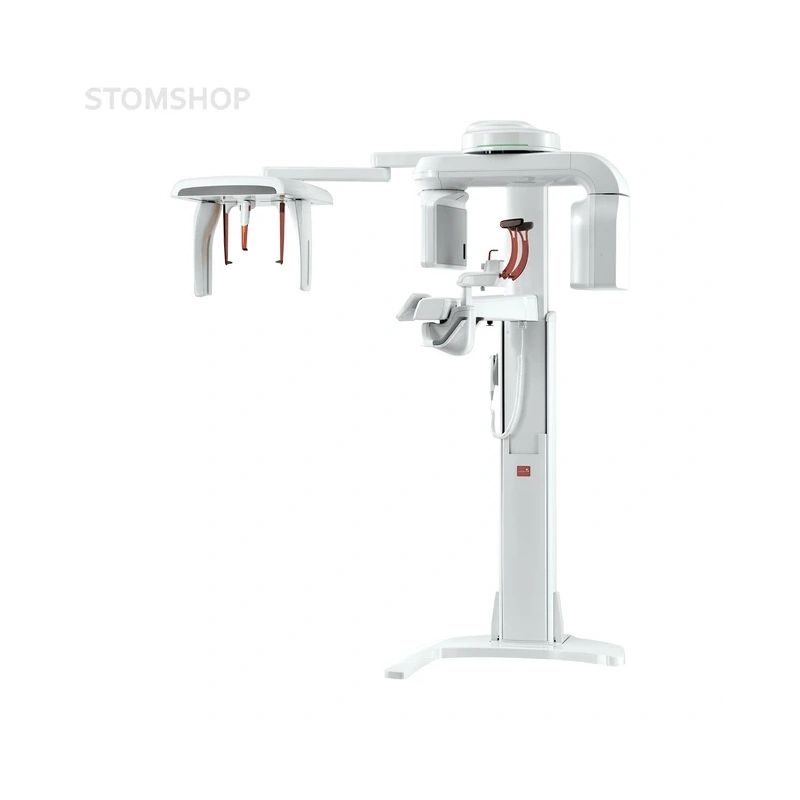

Pax-i 3D SC - панорамный аппарат и конусно-лучевой томограф с цефалостатом, FOV 17x15 см | Vatech (Ю. Корея)

Описание Pax-i 3D SC - панорамный аппарат и конусно-лучевой томограф с цефалостатом, FOV 17x15 см | Vatech (Ю. Корея)

Подобрать томограф

Инновационная технология сверхнизкой лучевой нагрузки делает Pax-i 3D одним из самых безопасных рентгенодиагностических аппаратов.

Ещё одно важное преимущество – невероятная гибкость при проведении диагностики, которую обеспечивают разные размеры FOV (Field of view – область сканирования). На выбор пользователя есть несколько вариантов, от 5х5 до 17х15 см. Благодаря этому вы получите идеальное изображение, исходя из целей проводимого исследования.

Расширьте функциональные возможности для более эффективной диагностики с помощью цефалостата (SCAN TYPE). Вы можете выбрать один из предложенных размеров: LAT или Full LAT, в зависимости от ваших требований.

Программа исследования

Время исследования

Размер изображения

LATERAL

3.9 секунд

21х23 см

FULL LATERAL

16.9 секунд

27х23 см

Сравнение областей сканирования

FOV 5X5.

Изображения 5 х 5 обеспечивают наименьшую дозу облучения при проведении исследования. Они отлично подойдут для эндодонтической диагностики, в особенности для исследования атипичных форм корневых каналов, которые трудно рассмотреть при панорамном или интраоральном исследовании.

FOV 8X5

Изображения 8 х 5 используются для получения более детальной информации о верхней и нижней челюстях. Проведя диагностику состояния основных анатомических структур, гораздо легче скорректировать план лечения для достижения большей терапевтической эффективности.

FOV 8X8

Если вам необходимо спланировать хирургическую операцию или установку импланта, то стоит выбирать область сканирования 8 х 8 см. Такая опция также позволит вам провести диагностику левого или правого ВНЧС за одно сканирование.

FOV 12X9

Наиболее полную диагностическую картину обеспечивает область сканирования 12 х 9 см. Она позволяет за одно сканирование охватить верхнюю и нижнюю челюсть, включая область 3-х маляров и нижнечелюстной ветви. Этот вариант отлично подойдёт для базальной имплантации и большинства исследований челюстно-лицевой хирургии.

FOV 17X15

Идеальное решение, если вам необходимо провести всестороннюю диагностику челюстно-лицевой области.

Преимущества

• «Зелёная» томография: инновационная технология сверхнизкой лучевой нагрузки позволяет защитить как персонал, так и пациента в процессе проведения исследования.
• Быстрое и качественное сканирование: благодаря алгоритмам обработки изображения вам потребуется всего 9 секунд для проведения сканирования. При этом, вы получите высококачественный снимок с минимальным количеством артефактов от движения.
• Несколько областей сканирования: широкий выбор областей сканирования (FOV) от 5х5 до 17х15 см для более тонкой работы под конкретную диагностическую задачу.
• Решения специально для ортодонтов: раздельные панорамный и цефалометрический датчики исключают риск падения датчика на пол при смене режимов съемки.
• Простое и удобное ПО: интуитивно-понятное управление и мощные профессиональные инструменты Ez3D-i помогут вам выстроить более эффективную работу. Вы можете скачать ознакомительную версию ПО Ez3D-i.
• Автоматическое переключение датчика: умная система производит автоматическую смену панорамного и томографического датчиков в зависимости от режима съёмки. Таким образом аппарат адаптируется для работы в разных условиях.

Режимы захвата изображения

Интерпроксимальный (Bitewing).

Обеспечивает визуализацию отдельных сегментов челюсти с меньшей дозой облучения, чем в стандартном режиме.

Интерпроксимальный (Bitewing) левая / фронтальная / правая проекции.

Предназначены для диагностики контактного кариеса. Для уменьшения наложений коронок зубов друг на друга рентгеновский луч падает перпендикулярно к касательной зубного ряда. Интерпроксимальный снимок охватывает либо группу жевательных зубов, либо ограничивается левой, правой или фронтальной зоной.

Ортогональный / Стандартный (Orthogonal / Standard).

Специальное анатомическое изображение, которое получается при соблюдении перпендикулярности направления рентгеновских лучей к касательной зубного ряда для получения панорамного изображения, на котором минимизируются наложения жевательных зубов.

Латеральная и задне-передняя проекции ВНЧС(TMJ).

Режим визуализации, используемый для получения снимка в боковой и задне-передней проекциях височно-нижнечелюстного сустава.

Пазухи прямая и боковая проекции (Sinus).

Программы съемки синусов в латеральной и задне-передней проекциях позволяют получить снимки области синуса в соответствующих проекциях (опция).

Боковая проекция (Lateral).

Определение особенности роста и развития черепа. Используется ортодонтами и челюстно-лицевыми хирургами для диагностики и оценки эффективности лечения у больных с аномалиями прикуса и деформациями лицевого скелета.

Задне-передняя проекция (PA).

Применяется при челюстно-лицевой хирургии, при ортогнатических операциях, при исследовании ЛОР - органов.

Подбородочно-теменная проекция (SMV).

Для изучения пирамиды височных костей, ската, яременых отверстий, большого затылочного отверстия, передней дуги атланта, зубовидного отростка аксиса, подъязычной кости. Применяется в челюстно - лицевой и ЛОР - хирургии.

Проекция Уотерса (Waters view).

Используют для исследования лобных пазух, решетчатой кости, лобно-скулового шва, полости носа, положения венечного отростка между верхней челюстью и скуловой дугой.

Запястье (Carpus).

Для определения завершения остеогенеза у пациентов молодого возраста с целью планирования ортодонтического лечения и последующей дентальной имплантации.

Технические характеристики

• Функция: панорама + КЛKТ + цефалометрия;
• Размены зоны сканирования: 5х5 / 8х5 / 8х8 / 12х9 / 17х15 см;
• Размер вокселя:
  • 5х5 см: 0.08 мм / 0.2 мм;
  • 8х8, 12х9 см: 0.2 мм / 0.3 мм;
  • 17х15 см: 0.25 мм / 0.3 мм.
• Время сканирования:
  • Панорама: 10.1 сек;
  • КЛКТ: 9 сек. / 15 сек;
  • Цефалостат: 3.9 сек.
• Шкала серого: 14 бит;
• Зона сканирования цефалостата:
  • 21х23 см (LAT, PA, SMV, Waters view, Carpus);
  • 27x23 см (FULL LAT).
• Позиционирование пациента: стоя / сидя в инвалидной коляске;
• Напряжение: 50-100 кВ (1 кВ шаг);
• Ток: 4-16 мА (0.1 мА шаг).

Габариты Pax-i 3D 17x15

Для установки кронштейна для настенного монтажа позади блока требуется дополнительно 191 мм свободного пространства (обязательно, если нет базовой установки).

Брошюра Pax-i 3D 17x15 на русском языке (скачать)
