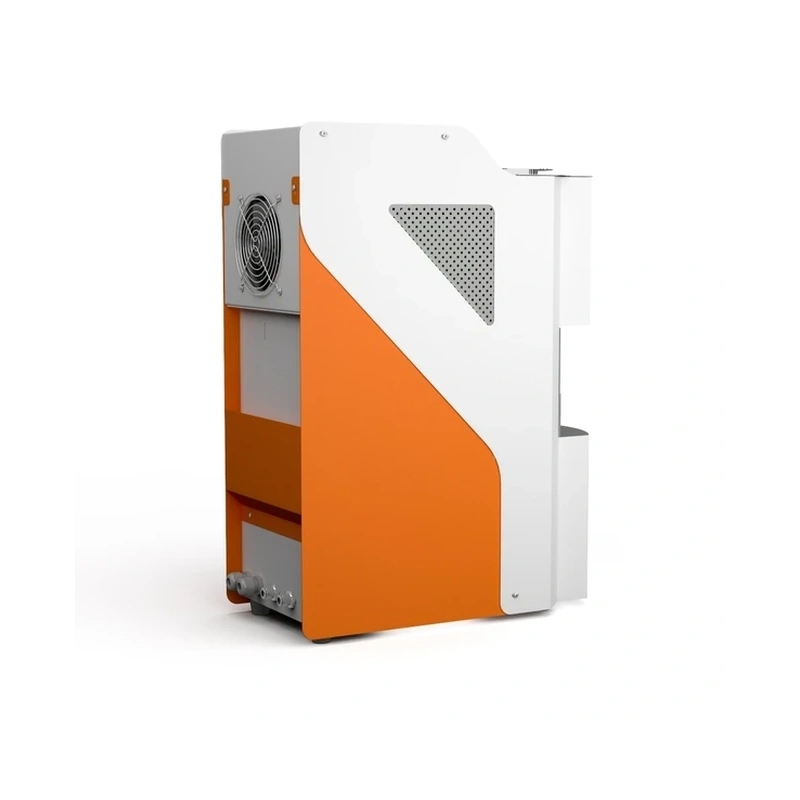

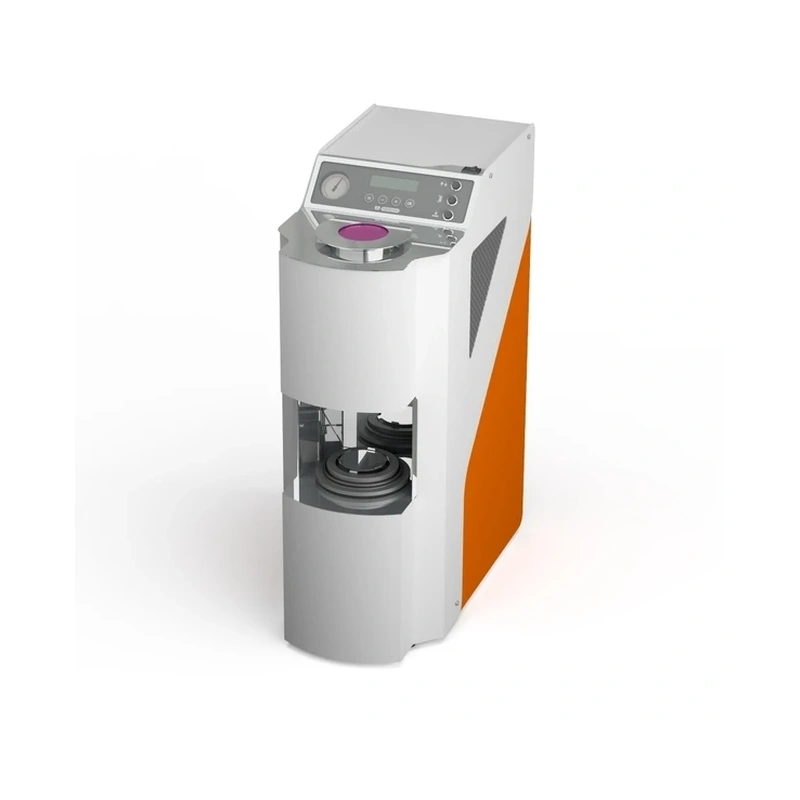

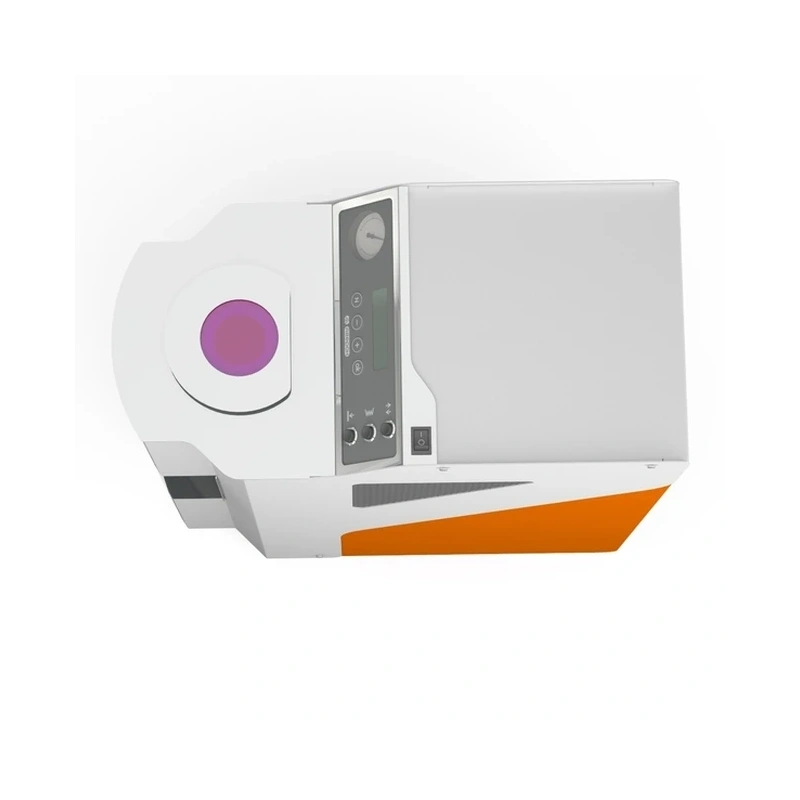

УЛК 1.0 ВЕРСИЯ АРТ - компрессионная литейная установка | Аверон (Россия)

Описание УЛК 1.0 ВЕРСИЯ АРТ - компрессионная литейная установка | Аверон (Россия)

Компрессионная литейная установка для быстрого и качественного изготовления любых литейных конструкций. В установке реализована технология литья по выжигаемым моделям. Литейка имеет минимальные габариты, легко может быть установлена на любом участке помещения.

Легкое и доступное управление по встроенному меню сведет к минимуму Ваши временные затраты на освоение и, соответственно, работу с УЛК.

В комплект поставки входит автономный модуль охлаждения и набор приспособлений для изготовления опоки. Тигель для работы не требуется.

Для разогрева опок перед литьем рекомендуем компактную муфельную печь ЭМП 1.0 В ПРЕСС.

Основные отличия УЛК ВЕРСИЯ АРТ от других вакуумных литейных установок:

Магнитное поле и "капиллярная система"

В большинстве вакуумных литейных установок (в том числе, в нашей предыдущей модели АВЕКАСТ) схема литья следующая: камера после плавки опрокидывается, металл выливается через носик тигля в опоку и в этот момент подается давление. В ВЕРСИИ же металл удерживается магнитным полем, а заливка идет через так называемую «капиллярную систему». В роли формирователя капилляра выступает крестообразный восковой профиль, с помощью которого восковая модель приклеивается к конусу-формирователю тигля. При заливке бюгельной опоки капилляром служит отверстие 3 мм.

Как вода не течет через капилляр, так и металл за счет силы поверхностного натяжения удерживается в опоке до момента литья. Когда плавка проведена, магнитное поле выключается, металл начинает проливаться в опоку. В этот момент подается давление и за счет разницы давлений металл запрессовывается, преодолевая силу поверхностного натяжения.

Тигли и опоки

При работе на УЛК ВЕРСИЯ не нужно беспокоиться о тиглях. В этой опоковой системе верхняя часть опоки сама является тиглем. Заливка такой опоки требует необычных опоковых форм. Комплект таких форм на три размера для мостовидных протезов и для бюгельного протеза поставляется вместе с литейной установкой.
- НАБОР ОПОКА 1.0 ВЕРСИЯ - полный набор форм для изготовления опок на 40, 60 и 80мм;
- ОПОКА БЮГЕЛЬ 1.0 ВЕРСИЯ- комплект для изготовления опок для литья бюгельных протезов.

Если необходимо делать большие объемы литья и требуется заливать по несколько опок одновременно, можно докупить дополнительные формы. Формы каждого размера продаются по отдельности.

Заливка опоки для ВЕРСИИ происходит так же, как и обычно - на вибростолике. При этом для ВЕРСИИ требуется даже меньше паковки чем обычно. Например, в опоку Х9, как правило, заливается 500-600г паковки. Для большой опоки ВЕРСИИ достаточно всего 400 г, причем из этого же материала будет сформирован и тигель.

Дополнительные преимущества УЛК 1.0 ВЕРСИЯ АРТ

• Безопасность работы за счет отсутствия вращающихся деталей.
• Благодаря использованию эжекционной системы для работы УЛК ВЕРСИЯ не требуется вакуумнасос, достаточно компрессора на 5-6 атм.
• Максимальный объем металла, который можно разливать в ВЕРСИИ – 100 г, в отличие от обычных для большинства литеек 60-80 г.

Технические характеристики

Масса расплавляемого металла, в диапазоне

10...100 г

Максимальная температура нагрева (не менее)

1600 °С

Регулируемая мощность генератора, в диапазоне (с шагом 10 %)

30…100 %

Уровень разрежения для включения генератора (с шагом 10 %)

0…50 %

Остаточное давление форвакуума, не более

0,3 бар

Давление воздуха от внешнего источника

5...6 бар

Диапазон задаваемых давлений (с шагом 0,1 бар)

1,0…3,5 бар

Время прессования (с шагом 1 сек)

1…40 сек

Задержка подачи давления (с шагом 0,1 сек)

0…2,0 сек

Дальность действия по беспроводному интерфейсу Wi-Fi, не менее

3 м

Электропитание

~220 В 50 Гц 15 А

Электропитание (АМО)

~220 В 50 Гц 0,5 А

Потребляемая мощность, не более (максимальная загрузка)

3,2 кВт

Габариты (Ш?Г?В), не более

220?445?595 мм

Масса, не более

28 кг

Комплектация:

1. УЛК 1.0 ВЕРСИЯ АРТ – 1 шт.
2. Автономный модуль охлаждения АМО 2.0 – 1 шт.
3. ПОДСТАВКА 40.0 ВЕРСИЯ – 1 шт.
4. ПОДСТАВКА 60.0 ВЕРСИЯ – 1 шт.
5. ПОДСТАВКА 80.0 ВЕРСИЯ – 1 шт.
6. ПОДСТАВКА 85.0 ВЕРСИЯ – 1 шт.
7. ПИНЦЕТ 1.0 ЛОНГ – 1 шт.
8. ЩИПЦЫ 1.0 ОПОКА – 1 шт.
9. Кольцо уплотнительное – 2 шт.
10. Тальк – 3 г
11. Вставка плавкая, 2 шт.
12. Руководство по эксплуатации УЛК 1.0 ВЕРСИЯ АРТ – 1 шт.
13. Руководство по эксплуатации АМО 2.0 – 1 шт.
14. Этикетка ПОДСТАВКА хх.0 ВЕРСИЯ – 1 шт.
15. Упаковочный лист УЛК 1.0 ВЕРСИЯ АРТ – 1 шт.
16. Памятка литейщику – 1 шт.
17. Листовка "ПО ЗТЛ" – 1 шт.
18. НАБОР ОПОКА 1.0 ВЕРСИЯ – 1 шт.
19. КОЛЬЦО 40.0 – 1 шт.
20. КОЛЬЦО 60.0 – 1 шт.
21. КОЛЬЦО 80.0 – 1 шт.
22. КОЛЬЦО 60х70 – 1 шт.
23. Кольцо тигельное – 1 шт.
24. КОНУС 60.0 – 1 шт.
25. КОНУС 100.0 – 1 шт.
26. Основание – 1 шт.
27. Винт цил.г со сфер М8х16 (DIN 7985, ISO 7045) – 1 шт.
28. КРЕСТИК 9.0 ВЕРСИЯ – 1 шт.
29. ПОДСТАВКА 60х70 ВЕРСИЯ – 1 шт.
30. Этикетка НАБОР ОПОКА 1.0 ВЕРСИЯ – 1 шт.
31. ОПОКА БЮГЕЛЬ 1.0 ВЕРСИЯ – 1 шт.
32. Кольцо бюгельное – 1 шт.
33. Кольцо тигельное (бюгель) – 1 шт.
34. Тигельный конус – 1 шт.
35. Основание (бюгель) – 1 шт.
36. Сверло с ручкой, 1 шт.
37. Этикетка ОПОКА БЮГЕЛЬ 1.0 ВЕРСИЯ – 1 шт.
38. Трубка полиуретан (D=8мм, d=5мм) – 1.5 м
