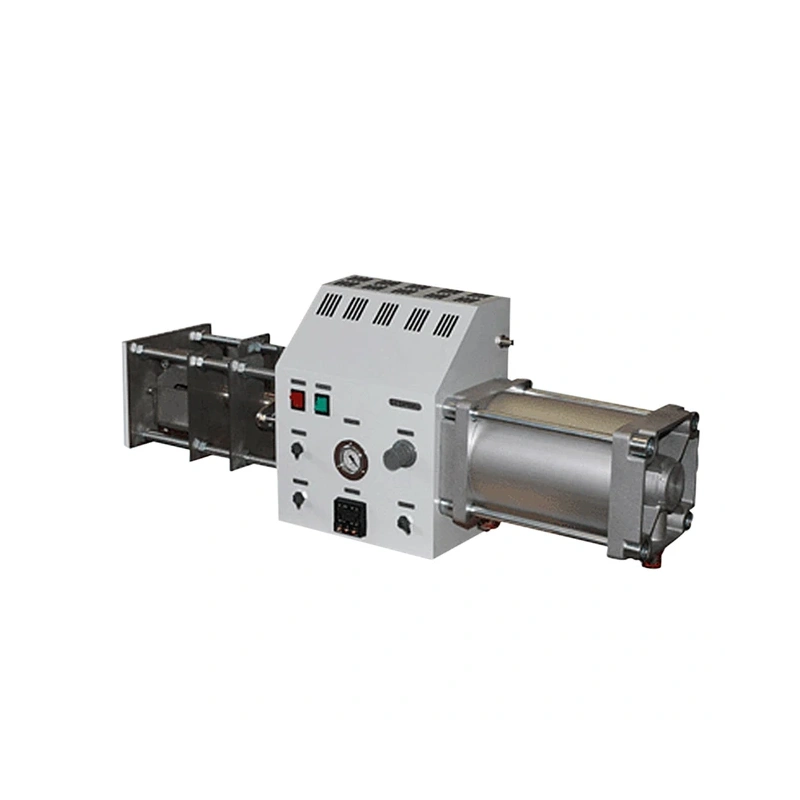

Унипресс 03 - установка для литьевого прессования термопластических материалов в рабочие формы (кюветы). Аппарат условно разделен на три части: слева расположен пневмопривод пресса, в центре блок управления, справа рабочая зона с мобильным поджимом. Процесс прессования осуществляется под контролем техника и основывается на расплавлении находящегося в алюминиевом патроне (картридже) материала в камере нагревательного элемента, а затем нагнетания его в форму посредством давления пневматического силового цилиндра.

В основе пресса применен силовой блок от базовой модели Унипресс 02. Корпусные детали несколько упрощены, а некоторых вообще нет в сравнении с базовым изделием.

Отличия от базовой модели

• Вместо системы автоматического электронного блокирования впрыска в Унипресс 03 установлено ручное управление.

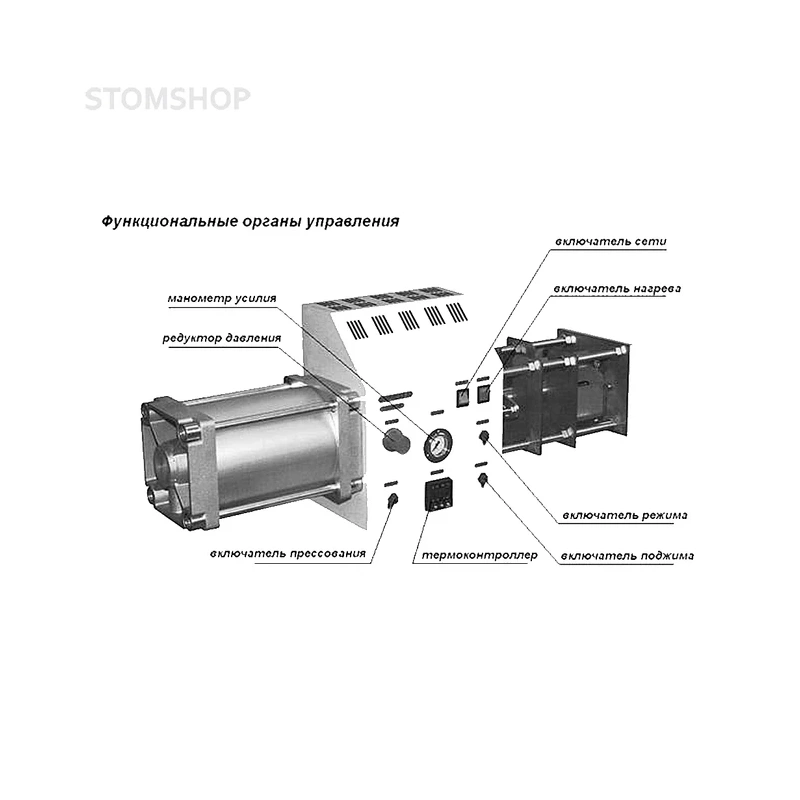

• Все ручки и приборы находятся на фронтальной панели.
• Упрощение пневмосистемы не коснулось функционального изменения в сторону ухудшения параметров. Нагрев также осуществляется отдельно от силовой оси аппарата, что позволяет сократить вдвое время технологического цикла изготовления изделия.
• Раздельный нагрев также позволяет зубному технику контролировать целостность картриджа после нагрева перед рабочим тактом впрыска материала путем визуального осмотра его в нагревательной втулке, что невозможно на полностью автоматизированных прессах.
• Неприхотливость к питающей сети, напряжение в которой может меняться от 180 вольт до 240 вольт переменного тока без потери работоспособности. Даже при полном отсутствии сетевого напряжения аппарат остаётся функциональным, только без нагревательной части, которую можно при определенном навыке заменить нагревом от паяльной лампы, а в качестве источника сжатого воздуха подойдет и колесо от машины, накаченное до 6-ти атмосфер!
• Конструктивно печь нагрева выполнена в верхней части пресса, что позволило естественным конвективным движением воздуха через вентиляционные прорези корпуса, охлаждать её до безопасного состояния даже при внезапном отключении от сети.
• Отсутствует таймер нагрева материала, но его можно заменить любым дешевым хронометром китайского производства.

Преимущества

1. Можно использовать все сертифицированные в РФ картриджи и системы материалов
2. Возможность поключения любого безмасляного компрессора
3. Сокращение времени на 1 работу до 20 минут
4. Возможность прессования при внезапном отключении от сети
5. Равномерный нагрев материала
6. Д22, Д25, Д28
7. Управление пневматикой напрямую
8. 8 часов непрерывной работы
9. Литниковые отверстия с двух сторон
10. Горизонтальный нагрев картриджа
11. Раздельные зоны прессования и нагрева
12. Входное рабочее давление: 4-10 Бар
13. Аппарат снабжен рядом защитных схем, необходимых для гарантии правильной эксплуатации и защищающих обслуживающий персонал
14. Защита от возможных последствий разрыва картриджа и протекания пластмассы, осуществляется специальными защитными щечками и глубокой посадкой кюветы в рабочую зону.
15. Чтобы работа с прессом была безопасной, безаварийной и давала положительные результаты, следует учитывать замечания, содержащиеся в прилагаемой инструкции по обслуживанию

Важно: Универсальность аппарата позволяет создать давление впрыска полимера, превышающее рабочее допустимое давление в кювете, что может привести к её разрушению. Из-за высокой температуры материала и высокого давления впрыска рекомендуется применять при работе защитные очки, соответствующую защитную одежду и рукавицы температуроустойчивые. В момент поджима и прессования категорически запрещено нахождение рук в рабочей зоне аппарата. Качество пропрессовки зависит от температуры кюветы в момент прессования, устройства литниковой системы и положения включателя «режим» при работе на полимерах типа нейлон

Технические характеристики

• Напряжение питания: 230 В 1N ~ 50 Гц
• Номинальная мощность менее: 600 Вт
• Рабочее давление: 4 - 10 Бар
• Термопласт: ацетал, нейлон, акрилополимер
• Ширина: 203 мм
• Высота: 360 мм
• Длина: 950 мм
• Масса: 37 кг

Комплектация

1. Литьевой пресс Унипресс 03: 1 шт
2. Втулка Ф22: 1 шт
3. Кювета: 1 шт
4. Ключ для кюветы: 1 шт
5. Промежуточный поршень: 2 шт
6. Руководство пользователя: 1 шт
7. Гарантийный талон: 1 шт
8. Пуансон: 1 шт
9. Имитатор кюветы: 1 шт
